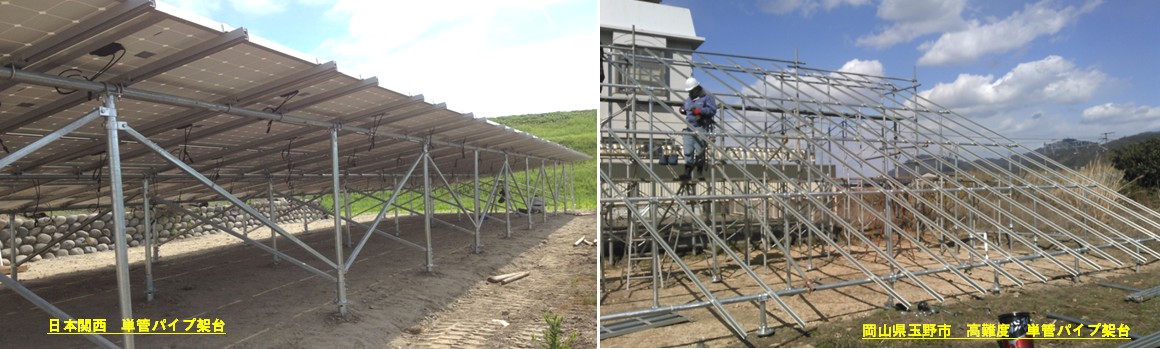

■野立て新型単管パイプ架台システム

基礎工事が不要、スクリュー杭基礎で設置面積が大幅にアップ、経済的で短期間での画期的な基礎システムです。

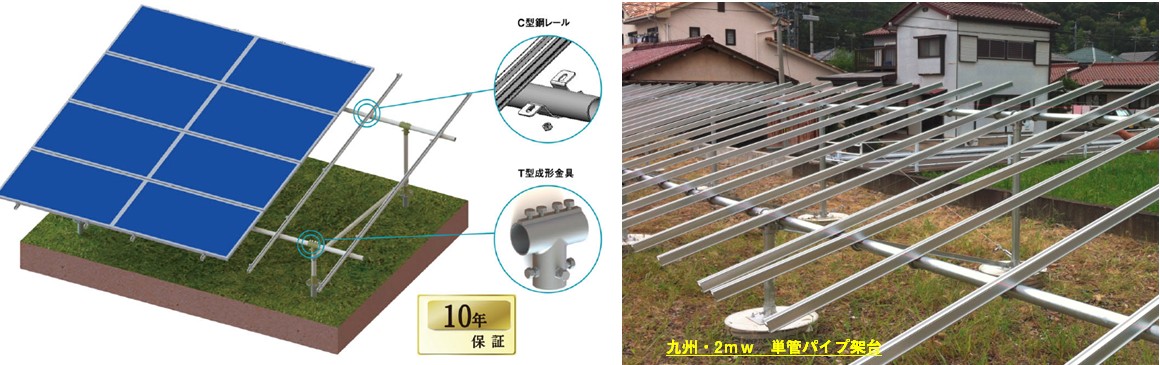

・材質：Q235スチール単管（亜鉛メッキ処理、メッキ膜厚＞80um高　強度なQ235スチール製単管と良質なアルミレールを配合します。

・錆びにくい単管本体、ステンレス製金具を使用されています。

様々な設置条件に適応した引張り圧縮試験をクリアしています。

・オリジナルな大量製造により高いコストパフォーマンスを誇ります。

・JIS C8955:2011 太陽電池アレイ用支持物設計標準に準じます。

・品質保証：10年間の製造保証、25年間の耐用年数

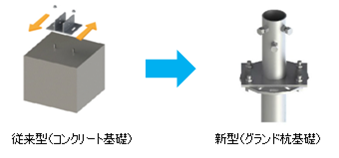

基礎：従来型のコンクリート基礎より工程簡略化にするグランド杭基礎をご用意しています。

コンクリート打設不要、誰にでも簡単に設置グランド基礎です。

設置用オーガー、杭打機もお取り扱いします。

詳細について杭打機・グランド杭ページまでご覧ください。

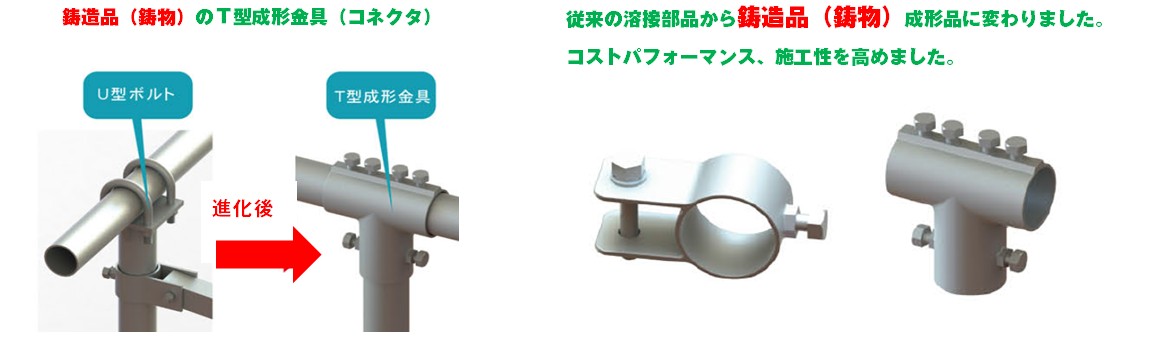

ポイント1： T鋳造ジョイント（コネクタ）

横単管と支柱の接続箇所の従来のＵボルトの代わりにティージョイント（3Way鋳造コネクタ）を開発しました。
利点：品質管理しやすい工期短縮取付コストを低減等に繋がっています。

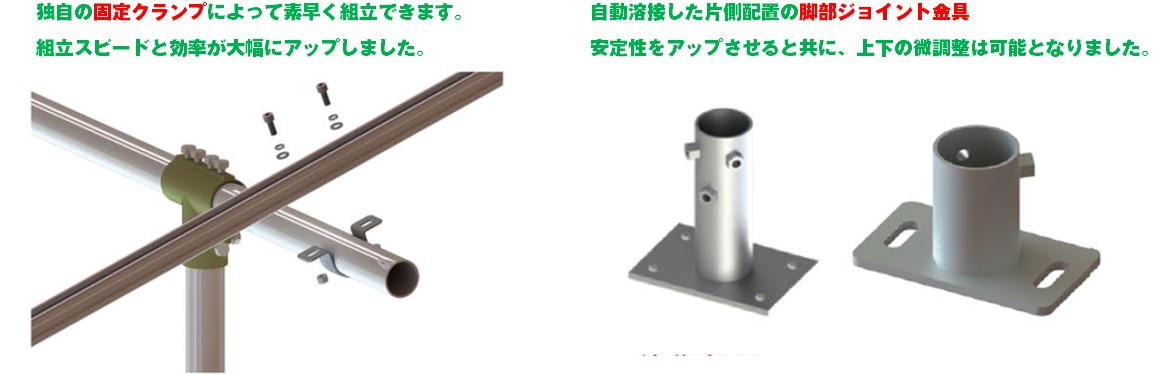

ポイント2：片側に設置した脚部ジョイント金具

3つのボルトを片側に支柱との接触面積を最大化となり、安定性をアップさせると共に、高度も高いから取付の上下の微調整は可能となりました。

ポイント3
そのた、滑り止め金具は、レールと接続する金具で　共にひだが付いた仕様になります。

また、斜め筋筋交いは頑丈且つ高強度 40×40mm　t3mm　良質材料を使用し、他社仕様は一般的に30×30mm　t2mm　で強度が低いです。

１段架台から多段架台まで限らず、横置き、縦置き、どちらも対応できるようになっています。

新型基礎と組合せて、さらに進化独自開発した新型基礎、従来のスクリュー杭の常識を変えます、サネコは常に多様な可能性をチャンレンジします！スクリュー杭の打ち込む不要、コンクリートも必要なく下にバックホーで溝掘り、溝には単管パイプを架設、上の単管とクランプで連結だけで済ませる！

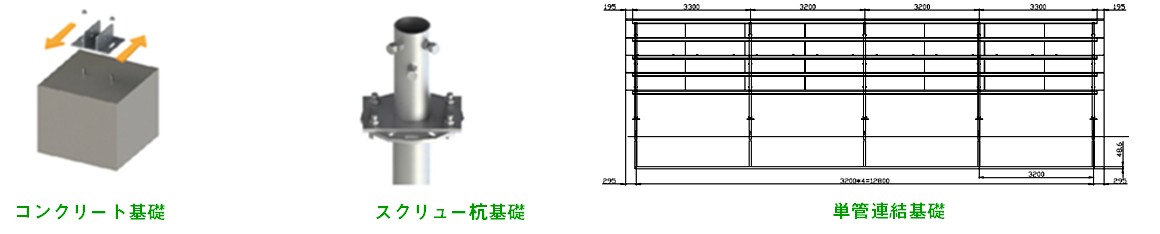

単管基礎

スクリュー杭の打ち込む不要、コンクリートも必要なく下にバックホーで溝掘り、溝には単管パイプを架設、上の単管とクランプで連結
